Конструктивное решение
Страница 1

Основные конструктивные элементы жилых зданий – это фундаменты, стены, перекрытия, отдельные опоры, крыши, лестницы, окна, двери и перегородки. Фундаменты, стены, отдельные опоры и перекрытия – несущие элементы здания. Они образуют остов здания - пространственную систему вертикальных и горизонтальных несущих элементов. Типовые строительные конструкции для жилищно-гражданского строительства приведены в Приложении.

Конструктивные элементы здания с несущими стенами приведены на рис.9.

Фундаменты

Глубина заложения фундамента (рис. 10) проектируется на 200 мм ниже глубины промерзания грунта для данной климатической зоны. Карта нормативных глубин промерзания грунтов приведена на рис. 11. Условно принимаются грунты средней прочности с низким уровнем грунтовых вод. Цоколь выкладывается на высоту 600-900 мм с прокладкой слоя горизонтальной гидроизоляции из рулонного материала.

Под стены дома проектируются ленточные, из бетонных блоков (в основном для городских домов), бутовые, бутобетонные и из монолитного бетона (рис. 12, 13, 14, 15). Классификация фундаментов по методу возведения и материалу приведена в Приложении 2.

Толщина бутовых фундаментов принимается на 80-100мм больше, чем толщина стены (при минимальных размерах 300 мм), бутобетонных и бетонных монолитных - равной толщине стены (минимальная - 350 мм), сборных - в соответствии с размерами блока - 300, 400, 500, 600 мм. Ширина подошвы фундамента принимается от 600 до 1200 мм. Типовые размеры плит ленточных фундаментов, блоков стен подвала приведены в Приложении 1, 2

Рис. 9. Конструктивные элементы здания с несущими стенами

Наружные стены

в соответствии с вариантами задания возводятся из обыкновенного или модульного красного кирпича, силикатного кирпича, мелких легкобетонных блоков, естественного камня (туф, ракушечник, песчаник, известняк), а также из керамических камней. Принципиальные схемы конструкции стен приведены в Приложении 3.

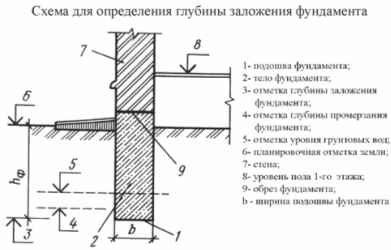

Рис. 10. Схема определения глубины заложения фундаментов

Рис. 11. Карта определения нормативных глубин промерзания грунтов

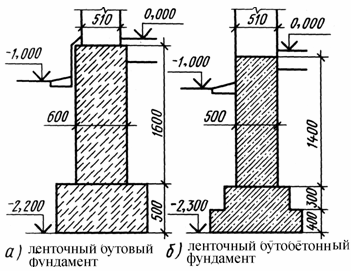

Рис. 12. Сечение монолитных фундаментов

Рис. 13. Сечение ленточного сборного фундамента

Рис. 14. Свайные фундаменты

Рис. 15. Сечения свайных фундаментов с монолитным ростверком

Толщина стены принимается по конструктивным соображениям и в соответствии с величиной, полученной в результате теплотехническою расчёта. Эта величина принимается в зависимости от размеров используемого стенового материала: кирпича - 250х120x65 мм или 250x190x188 мм /модульный кирпич/, мелких легкобетонных блоков и пиленого камня - 390х190х188 мм. При расчёте толщины каменных стен учитывается также вертикальный шов между отдельными камнями, равный 10 мм: стены сплошной кладки из кирпича в 1; 1,5; 2; 2,5; 3 кирпича имеют толщину соответственно 250, 380, 510, 640, 770 мм. В целях материало- и энергосбережения целесообразно в стенах применение эффективных теплоизоляционных материалов. Конструктивные узлы эффективных кирпичных стен приведены на рис.16 . Типовые размеры карнизных и парапетных плит в Приложении 5.

Рис. 16. Конструктивные узлы эффективных кирпичных стен

Внутренние несущие стены
