Конструктивное решение
Страница 1

Фундамент монолитный индивидуальный.

Наружные продольные стены – несущие, выполняются из облицовочного и отделочного, утолщенного кирпича марки КП-У100/25 по ГОСТ 530-95 на цементно - песчаном растворе М 50, толщиной 250 и 120 мм и 140 мм утеплителя - пенополистерола между ними.

Внутренние стены – выполняются из пустотелого, утолщенного керамического кирпича марки КП-У100/15 по ГОСТ 530-95, на растворе М 50.

Перегородки – выполняются из кирпича КП-У75/15 по ГОСТ 530-95, на растворе М 50.

Пространственная жесткость и устойчивость обеспечивается устройством продольных несущих стен с пилястрами и связью их с балками покрытия.

Плиты перекрытия - сборные ж/б, по серии 1.141-1

Марка ПК8 – 60.12

a

L = 5980мм.

B = 1190мм.

Марка бетона М200

Объем = 0,86/12,05м3

Масса = 2150кг.

Сталь = 41,89/5,88

Марка ПК8 – 60.18

a

L = 5980мм.

B = 1790мм.

Марка бетона М200

Объем = 1,30/12,1м3

Масса = 3250кг.

Сталь = 58,39/5,45

Марка П30 - 15

L = 2980мм.

B = 1490мм.

Марка бетона М200

Объем = 0,57/12,85м3

Масса = 1425кг.

Сталь = 14,26/3,21

Ребристые плиты покрытия - сборные ж/б, по серии 1.865.1-4/84

Серия 1.865.1-4/84

Марка 1ПГ – ЗАУ

Марка бетона М300

Бетон = 0,9м3

Сталь = 75кг.

Масса = 2,25т.

L = 5970мм.

В = 2980мм.

Н = 250мм.

Серия 1.865.1-4/84

Марка 1ПГ – ЗА1У

Марка бетона М300

Бетон = 0,9м3

Сталь = 75кг.

Масса = 2,25т.

L = 5970мм.

В = 2980мм.

Н = 250мм.

Серия 1.865.1-4/84

Марка 1ПВ – ЗАтУСК

Марка бетона М300

Бетон = 0,89м3

Сталь = 70кг.

Масса = 2,15т.

L = 5970мм.

В = 2980мм.

Н = 250мм.

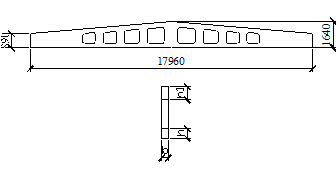

Балки ж/б стропильные

Серия 1.462.1-3/80

Марка 1БДР18-1К7Т

Марка бетона - М 350

Расход материалов:

Бетон – 3,46м3

Сталь – 310,4кг.

Масса – 8,4т.

h1=420

h=300

b=200

Серия 1.462.1-10/80

Марка 1БСТ6-1А1УТ

Марка бетона - М 300

Расход материалов:

Бетон – 0,45м3

Сталь – 48кг.

Масса – 1,2т.

Балки двутаврововые для подвесных путей

ГОСТ 19425 – 74

N профиля 36м

h = 360

b = 130

S = 9,5

Площадь сечения -73,8см

Масса = 57,9 кг. на 1 м

Окна по ГОСТу 12506 - 81

Шифр 108 - 81

Марка ОГД 18 - 30.2л.п

Площадь = 5,17м2

Алюм. = 9,9кг.

Резин. = 1,35кг.

Стеклопак. = 87,6кг.

Масса = 132,8кг.

L = 2940мм.

В2 = 1760мм.

Шифр 108 - 81

Марка ОГД 12 - 30.2л.п

Площадь = 3,41м2

Алюм. = 7,9кг.

Резин. = 1кг.

Стеклопак. = 55,6кг.

Масса = 91,7кг.

L = 2940мм.

В1 = 1160мм.

Шифр 108 - 81

Марка ОГД 18 - 18.2

Площадь = 3,14м2

Алюм. = 6,7кг.

Резин. = 0,85кг.

Стеклопак. = 52кг.

Масса = 83кг.

L = 1783мм.

В = 1760мм.

Двери наружные по ГОСТу 24698 -81

Серия 1.1365 - 19

ДН21 – 15АП

Древесина = 0,1252м3

Масса – 26,3 кг.

L = 1474мм.

B = 2085мм.

Двери внутренние по ГОСТу 14624 -84

ГОСТ 14624-84

Серия 2.435-6

Марка ДПИ6

L = 1520мм.

Н = 2070мм.

ГОСТ 14624-84

Серия 2.435-6

Марка ДП5

L = 1020мм.

Н = 2070мм.

Ворота из трубчатого профиля по серии 1.435.9-17

Серия 1.435.9-17

Обознач. 1.435.9-17. 1-1000-01

Марка ВР 42*42-Т

Масса = 753кг.

L = 4200мм.

H = 4200мм.

Серия 1.435.9-17

Обознач. 1.435.9-17. 1-1000-02

Марка ВР 36*36-Т

Масса = 635кг.

L = 3600мм.

H = 3600мм.

Перемычки по серии 1.038.1-1

Серия 1.038.1-1

Марка 1ПР 16.25.22-28АУТ

Марка бетона М200

Объем бетона = 0,97м3

Сталь =4,92/43,16

Масса = 243кг.

L = 1570мм.

Н = 250мм.

Серия 1.038.1-1

Марка 1ПР 20.25.22-28АУТ

Марка бетона М200

Объем бетона = 0,114м3

Сталь =6,42/53,17

Масса = 285кг.

L = 2070мм.

Н = 250мм.

Серия 1.038.1-1

Марка 1ПР 33.25.22-28АУТ

Марка бетона М200
