Второй вариант балочной клетки нормального типа

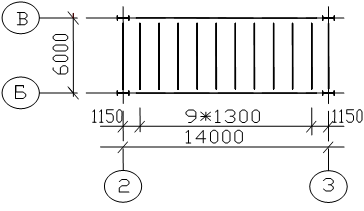

Рисунок 4 – Схема второго варианта балочной клетки нормального типа

По графику Лейтеса в зависимости от нагрузки и относительного прогиба определяем отношение

Толщина настила tн = tн+ 2 мм = 12 мм.

Определяем расчетный пролет Lрасч. = 110 * 12 = 1320 мм.

;

Т.к. количество шагов n не может быть четным, то принимаем n = 11.

Следовательно а1 = 1,3 м., а2 = 1,15 м.

L = 9 *1,3 + 2 * 1,15 = 14 м.
