Эпюры моментов в раме от горизонтальной крановой нагрузки
Страница 1

Усилия в стойках рамы от ветровой нагрузки

Нормальная сила в ригеле (кН) от положительного ветрового давления:

Усилия в левой колонне при ветре слева

Изгибающие моменты в расчетных сечениях левой стойки:

Mw1-1= (12,1-17,5) ·11,2-(3,2·11,22/2)=-261 кН·м

Mw2-2= Mw3-3=(12,1-17,5) ·3,97-(3,2·3,972/2) = - 46,7 кН·м

Нормальная сила:Nw=0

Поперечная сила:

-в верхней точке колонны

Qw=17,5-12,1=5,4 кН

-в заделке колонны

Qw(1-1) =17,5-12,1+3,2*11,2=41,24 кН

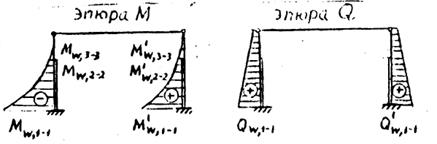

Эпюры усилий в раме

от ветровой нагрузки (ветер слева)

Эпюры усилий в раме от ветровой нагрузки (ветер справа)

Усилия в правой колонне при ветре слева

Изгибающие моменты в расчетных сечениях:

Mw1-1= 12,1·11,2+(2,4·11,22/2)=286кН·м

Mw2-2= Mw3-3=12,1·3,97+(2,4·3,972/2)=67 кН·м

Нормальная сила :

Поперечная сила:

в верхней точке колонны Qw=Xw

Qw=12,1кН

в заделке колонны Q¢w(1-1)=Xw+q¢wl

Q¢w(1-1)=12,1+2,4·11,2=38,98 кН

Эпюры усилий в раме от ветровой нагрузки (ветер слева)

При ветре справа колонны как бы меняются местами, при этом изменяется знак поперечной силы Q.

Таким образом:

Усилия в левой колонне при ветре справа:

Изгибающие моменты в расчетных сечениях:

Mw1-1= 12,1·11,2+(2,4·11,22/2)=286кН·м

Mw2-2= Mw3-3=12,1·3,97+(2,4·3,972/2)=67 кН·м

Нормальная сила :

Поперечная сила:

в верхней точке колонны Qw=-Xw

Qw=-12,1кН

в заделке колонны Q¢w(1-1)=-(Xw+q¢wl)

Q¢w(1-1)=-(12,1+2,4·11,2)=-39 кН

Усилия в правой колонне при ветре справа

Изгибающие моменты в расчетных сечениях левой стойки:

Mw1-1= (12,1-17,5) ·11,2-(3,2·11,22/2)=-261,2 кН·м

Mw2-2= Mw3-3=(12,1-17,5) ·3,97-(3,2·3,972/2) = - 46,7 кН·м

Нормальная сила:Nw=0

Поперечная сила:

-в верхней точке колонны

Qw=12,1кН

-в заделке колонны

Qw(1-1) =12,1+2,4*11,2=39 кН

Полученные результаты заносим в сводную таблицу.

Сводная таблица усилий в левой стойке рамы

Ном.

загр.

Вид

загружения

Схемы рамы и эпюр М

Коэф.

соче-

таний

Часть стойки

нижняя

верхняя

Сечения

1-1

2-2

3-3

М

кН·м

N

кН

Q

кН

М

кН·м

N

кН

М

кН·м

N

кН

1

Постоянная нагрузка, собственный вес ригеля

1,0

-4,7

286,6

5,98

47,9

286,6

-23,7

286,6

2

Снеговая нагрузка

1,0

-0,9

51,6

1,1

8,6

51,6

-4,3

51,6

3

Крановые моменты

(тележка слева)

1,0

-139,2

717,4

-19,6

-280,9

717,4

77,8

717,4

4

Крановые моменты

(тележка справа)

1,0

107,7

223,7

19,6

-34

223,7

77,8

223,7

5

Поперечное торможение кранов (сила приложена к левой стойке)

1,0

±

124,7

±4

±

16,3

6

Поперечное торможение кранов (сила приложена к правой стойке)

1,0

±45,9

±4,1

±

16,3

7

Ветровая нагрузка

(ветер слева)

1,0

-2,61

41,2

-46,7

8

Ветровая нагрузка

(ветер справа)

1,0

261,2

39

-46,7
