Расчет тепловой схемы котельной с паровыми котлами
Страница 5

Р = 0,12 МПа

Dд Греющий

i//р = 2830,8 кДж/кг пар

DПСВ = 6,31 кг/с Конденсат

i/К = 335,6 кДж/кг сетевых подогр.

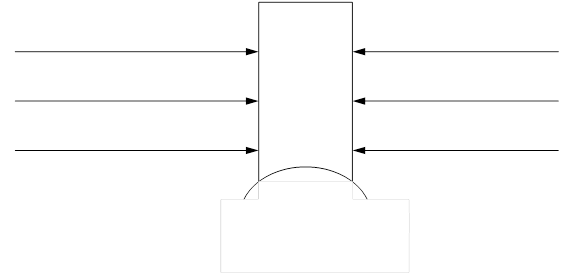

Рисунок 3- Схема потоков, поступающих в деаэратор.

Суммарное количество воды и пара, поступающих в деаэратор, без учета расхода греющего пара.

Gд = Gк+Dс.в.+Dпр+GХОВ+DПСВ ,

Gд = 3+0,13+0,11+2,15+6,31=11,7 кг/с;

Средняя энтальпия смеси в деаэраторе будет равна:

что соответствует температуре смеси

,

ºС;

Определим расход пара на деаэратор

,

;

Суммарный расход редуцированного пара для собственных нужд внутри котельной:

Dрс.н. = Dд+Dс.в. ,

Dрс.н. = 0,32+0,13 = 0,45 кг/с;

Расход свежего пара на собственные нужды

,

;

Паропроизводительность котельной с учетом внутренних потерь (3%)

åD = (Dрвн + Dсн),

åD ;

В предварительном расчете » 40 т/ч

D = 12,61 кг/с

Расхождение составит

Пересчет не производим

Принимаем к установке 4газомазутных котлов ДЕ-10-1,4 производительностью 10,35 т/ч каждый при работе на газе общей паропроизводительностью 41,4 т/ч. Запас 3,5%.

Выбор основного оборудования котельной

По максимальной паропроизводительности котельной выбираем 4 котлов марки Е-10-14, производительностью по 10 т/ч пара каждый.
