l = 6570 - 20 = 6550 мм.

Число шагов поперечной арматуры в средней части пролёта при шаге S2 = 200 мм:

n2 = 6550/ (2×200) = 16,3;

принимаем n2 = 16 (в сторону уменьшения). Тогда

S2×n2 = 200×16 = 3200 мм.

Длина размещения поперечной арматуры у опор:

l0 = (6550 - 3200) /2 = 1675 мм.

Число шагов поперечной арматуры возле опор при шаге S1 = 150 мм:

n1 = 1675/150 = 11,2;

принимаем n1 = 11 (в сторону уменьшения).

Тогда

S1×n1 = 150×11 = 1650 мм.

Остаток по краям составляет:

1675 - 1650 = 25 мм.

Остаток должен составлять не менее диаметра продольного стержня (8 мм) и не менее 20 мм. Указанные требования выполняются.

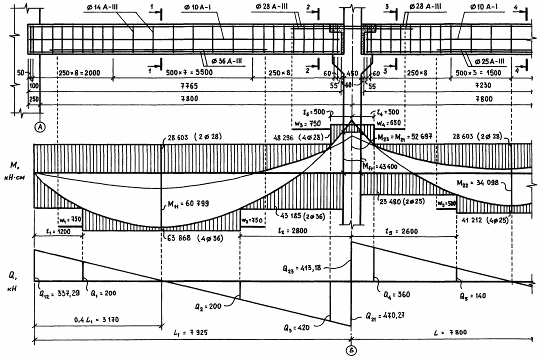

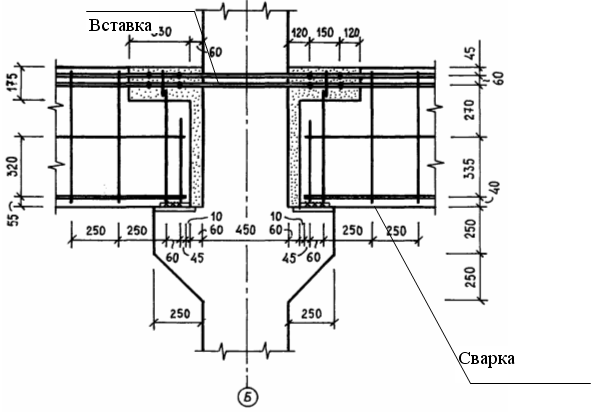

Армирование ригеля перекрытия

(М 1:50)

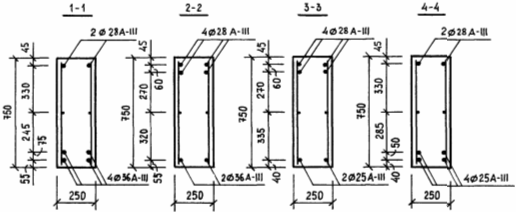

Поперечные сечения ригеля перекрытия

(М 1:20)

1-1

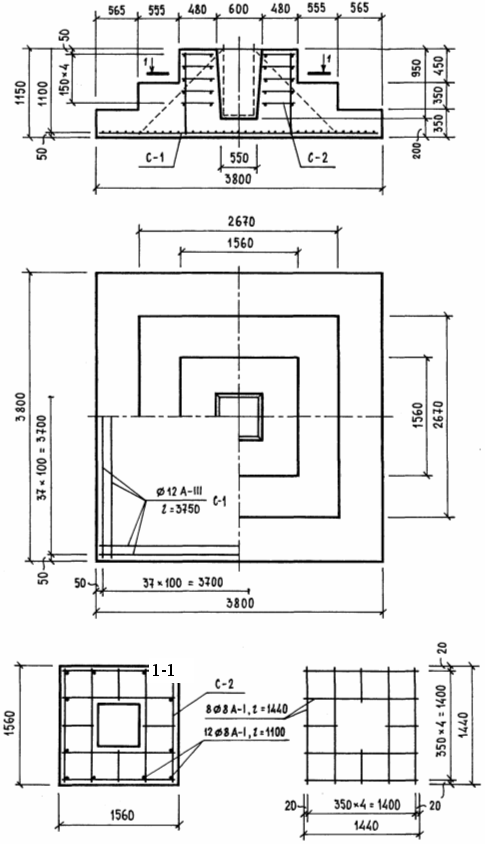

Армирование фундамента (М 1:50)

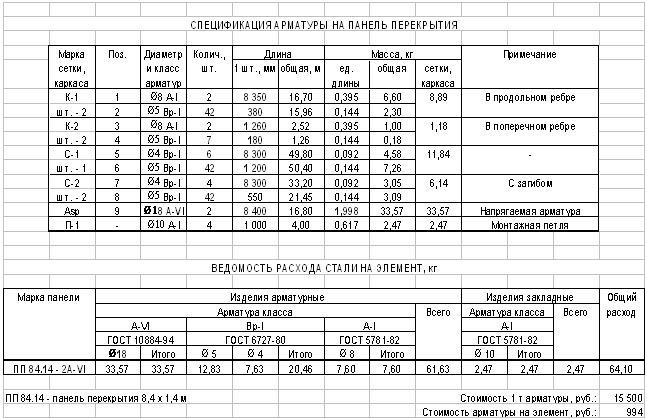

Панели перекрытий

Тип панели	Размеры поперечного сечения, мм		Нагрузка от собственного веса панели, кН/м2
	высота hn	ширина bn
Рёбристая	25…40	110…150	2,5
2Т	30…40		2,0

Характеристики панелей и ригелей перекрытия

Пролёт L, м	Характеристики панели перекрытия					Характеристики ригеля перекрытия
	высота	номинальная ширина	число панелей по длине пролёта	шаг поперечной арматуры, мм		высота	ширина	шаг поперечной арматуры, мм
	hn, мм	bn, мм	число панелей по длине пролёта	S1	S2	hr, мм	br, мм	S1	S2
6	300	1 200	5	150	200	600	200	200	450
6,6	300	1 100	6	150	200	650	250	200	450
7,2	350	1 200	6	150	250	700	250	200	500
7,8	350	1 300	6	150	250	750	250	250	500
8,4	400	1 400	6	150	300	800	300	250	500
9	450	1 500	6	150	300	850	300	250	500
