Технология изготовления
Страница 2

Технологию изготовления буронабивных свай с креплением стенок скважин от обрушения обсадными трубами применяют практически в любых геологических условиях. Обсадные трубы для удержания стенок скважины могут быть оставлены в грунте при изготовлении сваи, однако наиболее рационально использовать инвентарные обсадные трубы, извлекаемые в процессе изготовления свай. Отдельные секции обсадных труб соединяют стыками специальной продукции, как например в станках «Беното», «Като» и некоторых других, а также с помощью сварки. Обсадные трубы погружают в грунт в процессе бурения скважины гидродомкратами при применении специального бурового оборудования, забивкой или вибропогружением. Скважины бурят вращательным или ударным способом. Технология устройства буронабивных свай с креплением стенок скважин обсадными трубами в зависимости от способа бурения различна. При ударном бурении по мере разработки скважин обсадную трубу погружают в грунт до проектной отметки, следуя за забоем или опережая его в зависимости от вида проходимых грунтов. При этом отдельные секции обсадочных труб наращивают по мере необходимости. www.psyidentity.ru

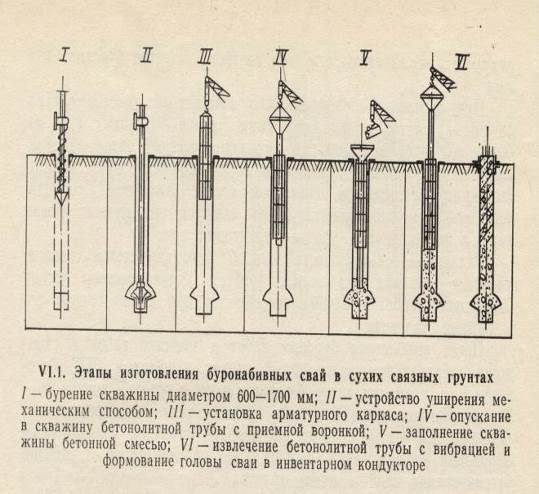

При вращательном способе бурения в начале на длину секции обсадочной трубы приходится пионерная скважина, в которую погружают обсадную трубу. Далее бурят следующий участок скважины и погружают в неё очередную секцию обсадной трубы. Таким образом бурение ведут до проектной отметки. После зачистки забоя и установки арматурного каркаса скважину бетонируют литой смесью с осадкой конуса 16 – 20 см. Бетонирование ведут методом вертикально – перемещающейся трубы. При этом, как и при бетонировании скважин под водой или глинистым раствором, применяют секционные бетонолитные трубы различных конструкций с герметичными стыками. В сухих скважинах бетонирование можно вести с помощью контейнера специальной конструкции.

Бетонная смесь поступает в приемную воронку бетонолитной трубы по лотку непосредственно из автобетоносмесителя или из накопительного бункера. По мере заполнения скважины бетоном обсадную трубу извлекают.

В наиболее сложных и ответственных случаях скважины бетонируют методом восходящего раствора или комбинированным, заполняя методом восходящего раствора нижнюю часть скважины ниже уровня грунтовых вод, а верхнюю – методом вертикально – перемещающейся трубы. При этом трубу для подачи раствора при бетонировании методом восходящего раствора помещают в бетонолитную трубу и извлекают при переходе на бетонирование методом вертикально – перемещающейся трубы. Специальная система гидродомкратов, смонтированных на буровом станке, сообщает колонне обсадных труб возвратно – поступательное и вращательное движения, тем самым дополнительное уплотняя бетонную смесь. При отсутствии воды в скважине и длине свай до 10 м в отдельных случаях бетонирование выполняют свободным сбросом бетонной смеси в скважину. По окончании бетонирования скважины формируют головы свай. Буронабивные сваи по описанной технологии изготавливают диаметрами 880 – 1200 мм, длиной до 35 м.
