Разработка схем горизонтальных связей в плоскости верхних и нижних поясов стропильных ферм, вертикальных связей между фермами и колоннами. Разработка схем горизонтальных связей в плоскости верхних и

В систему связей каркаса входят горизонтальные связи в плоскости верхних и нижних поясов ригеля, вертикальные – между фермами и по колоннам.

Связи в плоскости верхних поясов ферм состоят из поперечных связевых ферм и распорок. Они служат для обеспечения устойчивости верхнего пояса фермы и удобства монтажа.

Металл-2

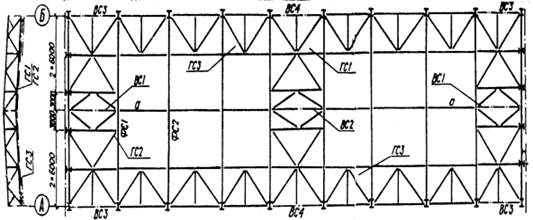

Рисунок 3 – Связи каркаса в плоскости верхних поясов

Металл-1

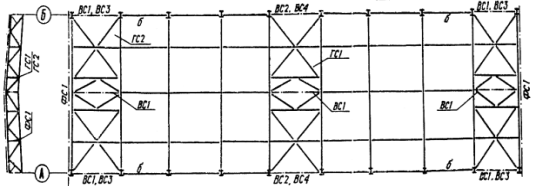

Рисунок 4 – Связи каркаса в плоскости нижних поясов

Связи по нижним поясам ферм состоят из поперечных и продольных связевых ферм и растяжек. Они обеспечивают пространственную работу каркаса, неподвижность верхних частей колонн и воспринимают давление ветровой нагрузки от стоек фахверка.
